在“視圖”下拉菜單或者浮動菜單中選擇“控制面板切換”后，數控系統操作鍵盤會出現在視窗的右上角，其左側為數控系統顯示屏，如下圖所示。用操作鍵盤結合顯示屏可以進行數控系統操作。

數字/字母鍵

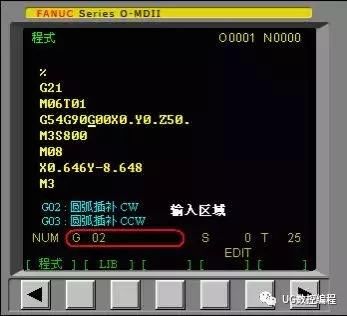

數字/字母鍵用于輸入數據到輸入?yún)^(qū)域（如下圖所示），系統自動判別取字母還是取數字。

鍵的輸入順序是：K→J→I→K???循環。

編輯鍵

替代鍵。用輸入的數據替代光標所在的數據。

刪除鍵。刪除光標所在的數據；或者刪除一個數控程序或者刪除全部數控程序。

插入鍵。把輸入域之中的數據插入到當前光標之后的位置。

修改鍵。消除輸入域內的數據。

回撤換行鍵。結束一行程序的輸入并且換行。

頁面切換鍵

數控程序顯示與編輯頁面。

位置顯示頁面。位置顯示有三種方式，用PAGE按鈕選擇。

參數輸入頁面。按第一次進入坐標系設置頁面，按第二次進入刀具補償參數頁面。進入不同的頁面以后，用PAGE 按鈕切換。

翻頁按鈕（PAGE）

向下或向上翻頁。

光標移動（CURSOR）

向下或向上移動光標。

輸入鍵

輸入鍵。把輸入域內的數據輸入?yún)?shù)頁面或者輸入一個外部的數控程序。

輸出鍵

輸出鍵。把當前數控程序輸出到計算機。

手動操作虛擬數控銑床

回參考點

*置模式旋鈕在“HOME”位置

*選擇各軸,按住按鈕,即回參考點.

移動

手動移動機床的方法有三種：

方法一: 連續移動。這種方法用于較長距離的臺面移動。

(1) 置模式旋鈕在“JOG”位置：

(2) 選擇各軸,按方向鈕，按住按鈕機床臺面運動，松開后停止運動。

(3) 用旋鈕

調節移動速度。

方法二: 點動（JOG），這種方法用于微量調整，如用在對基準操作中。

(1) 置模式旋鈕在“JOG INC”位置：

(2) 選擇各軸,按按鈕，每按一次，臺面移動一步。

(3) 用單步進給量控制旋鈕

調節每一步移動距離。

方法三: 操縱“手脈”（MPG），這種方法用于微量調整。在實際生產中，使用手脈可以讓操作者容易調整自己的工作位置。

(1) 置模式旋鈕在“MPG”位置：

(2) 把光標置于“手輪”之上

,按住鼠標旋轉，松開鼠標鍵停止機床移動。(3) 用單步進給量控制旋鈕調節手輪每轉過一格的移動距離。

開、關主軸

置模式旋鈕在“JOG”, "JOG INC"或“MPG”位置。按

按鈕開、關機床主軸

啟動程序加工零件

置模式旋鈕在“AUTO”位置

選擇一個數控程序按數控程序運行控制開關中的

按鈕

試運行程序

試運行程序時，機床和刀具不切削零件，僅運行程序.置在機床鎖“ON”位置

選擇一個數控程序按數控程序運行控制開關中的

按鈕。

單步運行

置單步開關于“ON”位置

數控程序運行過程中，每按一次

執行一條指令。

選擇一個數控程序

有二種方法進行選擇

方法一:按編號搜索選擇默模式放在EDIT 按

鍵入字母“O”按

鍵入數子“7”鍵入搜索的號碼：“O7”按CURSOR

開始搜索；找到后，“O7”顯示在屏幕右上角程序編號位置，NC程序顯示在屏幕上。

方法二: 選擇模式AUTO位置按

鍵入字母“O”按

鍵入字母“7”，鍵入搜索的號碼：“O7”按

開始搜索， “O7”顯示在屏幕右上角，NC程序顯示在屏幕上。

刪除一個數控程序

選擇模式在EDIT按

鍵入字母“O”按

鍵入字母“7”鍵入要刪除的程序的號碼：“O7”按

, “O7”NC程序被刪除。

刪除全部數控程序

選擇模式在EDIT按

鍵入字母“O”鍵入“9999”按

全部數控程序被刪除

搜索一個指定的代碼

一個指定的代碼可以是：一個字母或一個完整的代碼。例如：“N0010”，“M”，“F”，“G03”等等。搜索在當前數控程序內進行。

操作步驟如下：在AUTO或EDIT按

選擇一個NC程序輸入需要搜索的字母或代碼按 CURSOR

開始在當前數控程序中搜索。

點擊免費領取?數控車、數控銑編程手冊，UG編程視頻教程、軟件安裝包安裝教程、后處理、外掛等超多素材

編輯NC程序（刪除、插入、替換操作）

模式置于EDIT選擇

輸入被編輯的NC程序名如“07”，按

即可編輯。

移動光標

方法一：按 PAGE

翻頁，按 CURSOR

移動光標。

方法二：用搜索一個指定的代碼的方法移動光標。輸入數據：用光標點擊數字/字母鍵，數據被輸入到輸入域。

鍵用于刪除輸入域內的數據。

刪除、插入、替代

鍵，刪除光標所在的代碼按

鍵，把輸入域的內容插入到光標所在代碼后面。按

鍵，把輸入域的內容替代光標所在的代碼。

通過控制箱操作面板手工輸入NC程序

置模式開關在EDIT按

鍵，進入程序頁面。按

鍵入“O7” 程序編名鍵入程序名，但不可以與已有程序名的重復。按

鍵，開始程序輸入。

輸入程序，每次可以輸入一個代碼；方法見編輯NC程序中的輸入數據操作和刪除、插入、替換操作。用回車換行鍵

結束一行的輸入后換行。再繼續輸入。

從計算機輸入一個數控程序

置模式于DNC位置在用232電纜線連接PC機 和數控機床 ，選擇數控程序文件傳輸。按

鍵切換到PROGRAM 頁面輸入程序編號“Oxxxx”按

鍵，讀入數控程序。

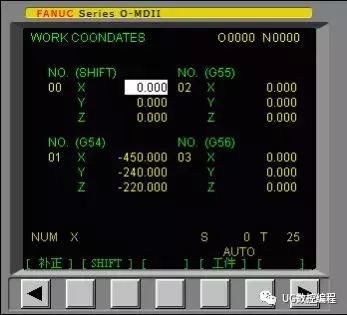

輸入零件原點參數置

開關在EDIT或AUTO按

鍵進入?yún)?shù)設定頁面，按“工件”用PAGE

鍵在No1～No3坐標系頁面和No4～No6坐標系頁面之間切換,No1~No6分別對應G54~G59。

用CURSOR

選擇坐標系。輸入地址字（X/Y/Z）和數值到輸入域。方法參考“輸入數據”操作按

鍵，把輸入域中間的內容輸入到所指定的位置。

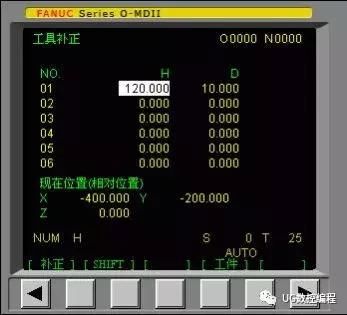

輸入刀具補償參數

置模式開關在EDIT或AUTO按

鍵進入?yún)?shù)設定頁面，按“補正”用PAGE

鍵選擇長度補償,半徑補償

用CURSOR

鍵選擇補償參數編號輸入補償值到長度補償H或半經補償D

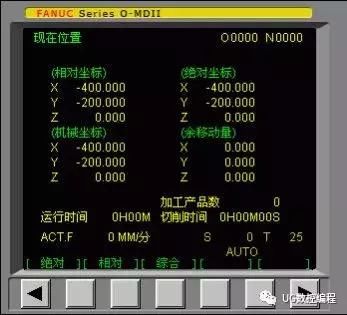

位置顯示

鍵切換到位置顯示頁面。

位置顯示有三種方式，用PAGE

鍵或按鍵切換。

零件坐標系（絕對坐標系）位置：顯示刀位點在當前零件坐標系中的位置。

相對坐標系位置：顯示操作者預先設定為零的相對位置。

綜合顯示：同時顯示當時刀位點在以下坐標系中的位置

零件坐標系中的位置（ABSOLUTE）

相對坐標系中的位置（RELATIVE）

機床坐標系中的位置（MACHINE）

當前運動指令的剩余移動量（DISTANCE TO GO）
